插件简介

LightBox九哥舞台灯光盒子——专业舞台灯光设计效率优化解决方案。

【产品定位】

作为专为舞台灯光师设计的SketchUp智能辅助插件，LightBox致力于提升DepenceR4离线编程效率，实现从三维建模到灯光预演的全流程优化。

【升级提示】lightbox 持续更新中。。。
2025.5.17修复已知bug—–【选择灯杆复制灯具】

下一个版本更新预览，敬请期待！（每种灯，9个，暂定，常用的每种9个 共81个）

【核心功能】

• 双向兼容DepenceR4文件（包含摄像机，图层）
• 支持MVR/MVR3D模型格式（模型优化，文件体积小）
• 独创Spline文件输出系统（批量导出）

插件安装包下载地址（仅支持win版 Sketchup 2024以上）

请您在贴后添加开发及销售者微信。

请您注意本插件为商业插件，需要另外购买。

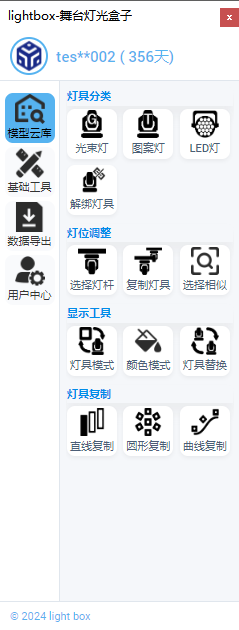

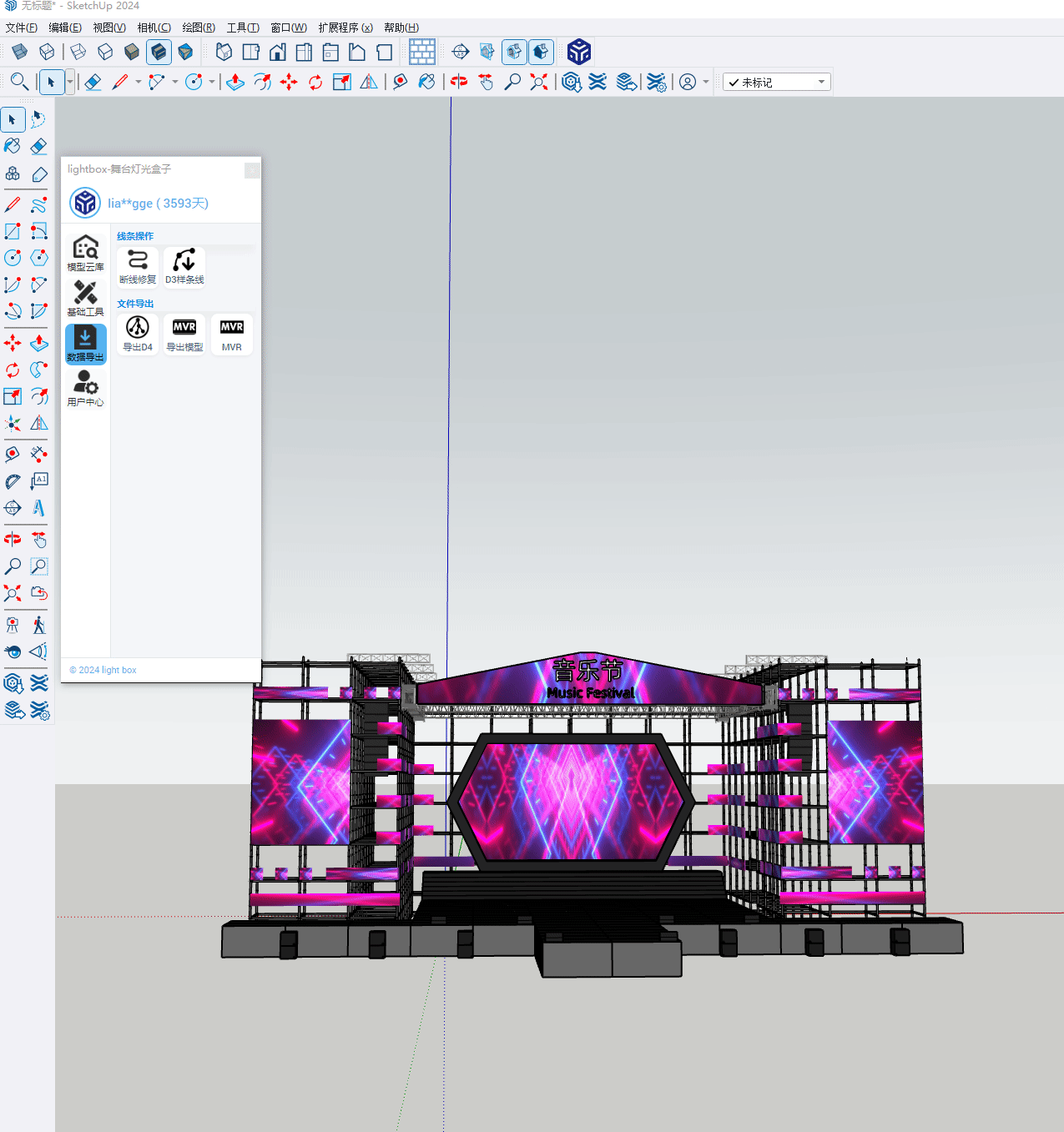

UI界面简介：

LightBox舞台灯光盒子

模型云库

基础工具

数据导出

用户中心

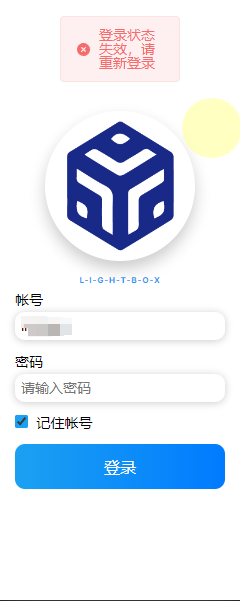

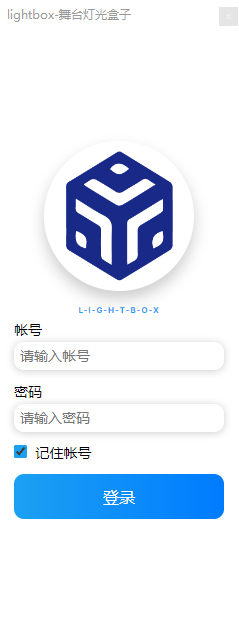

账号登录：

关于账号：当前账号系统只通过联系插件作者直接后台注册

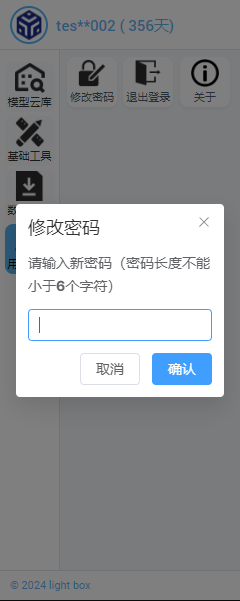

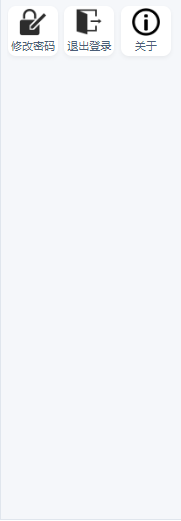

用户权限：可查看账号剩余天数，可修改账号密码。

功能介绍：

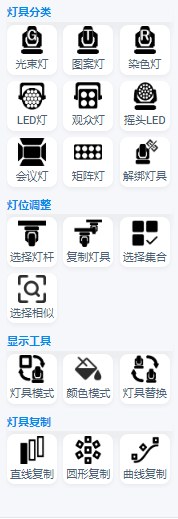

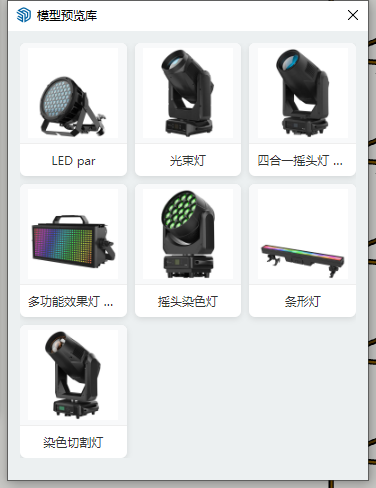

** 一 ：模 型 云 库**

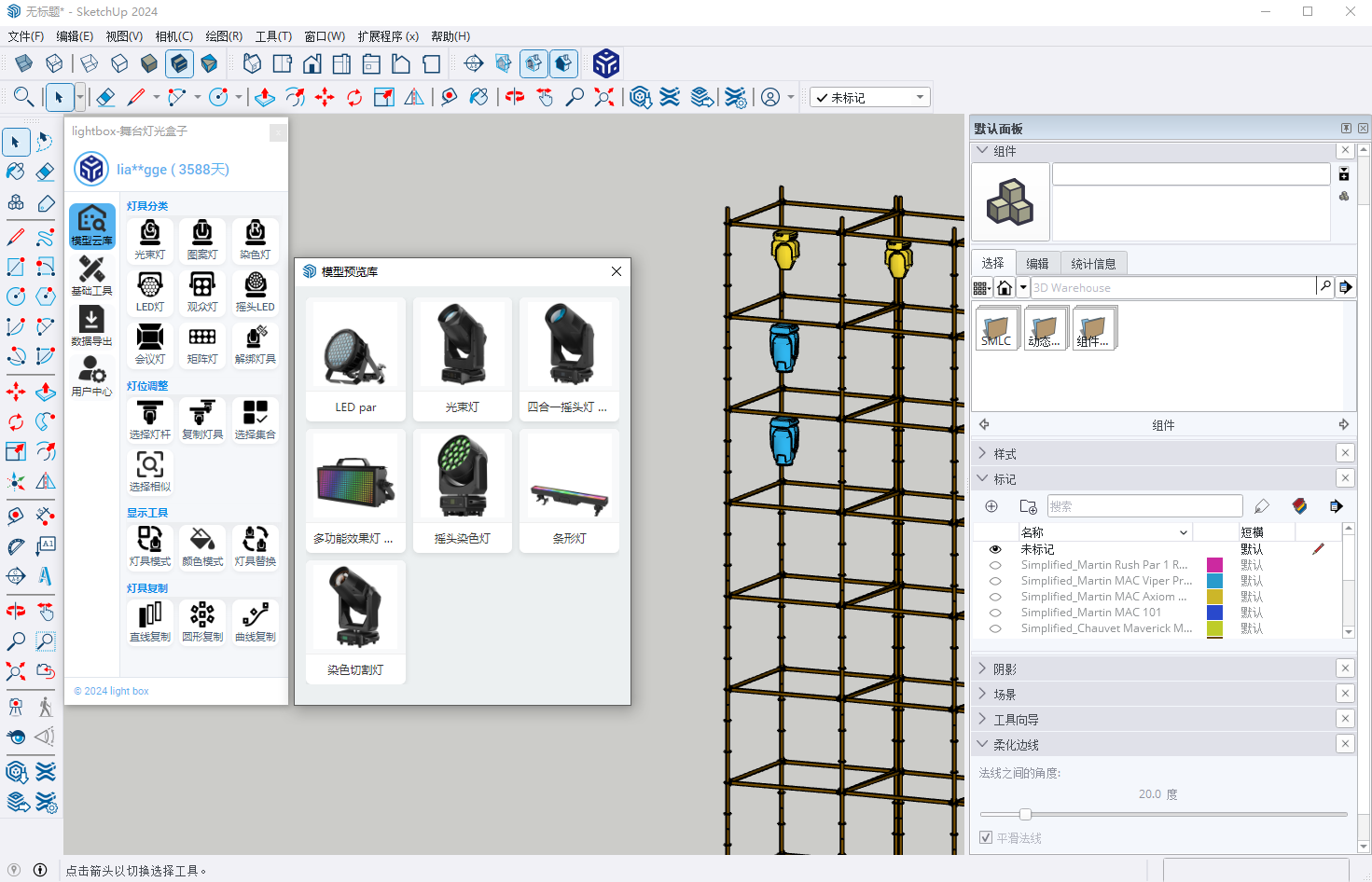

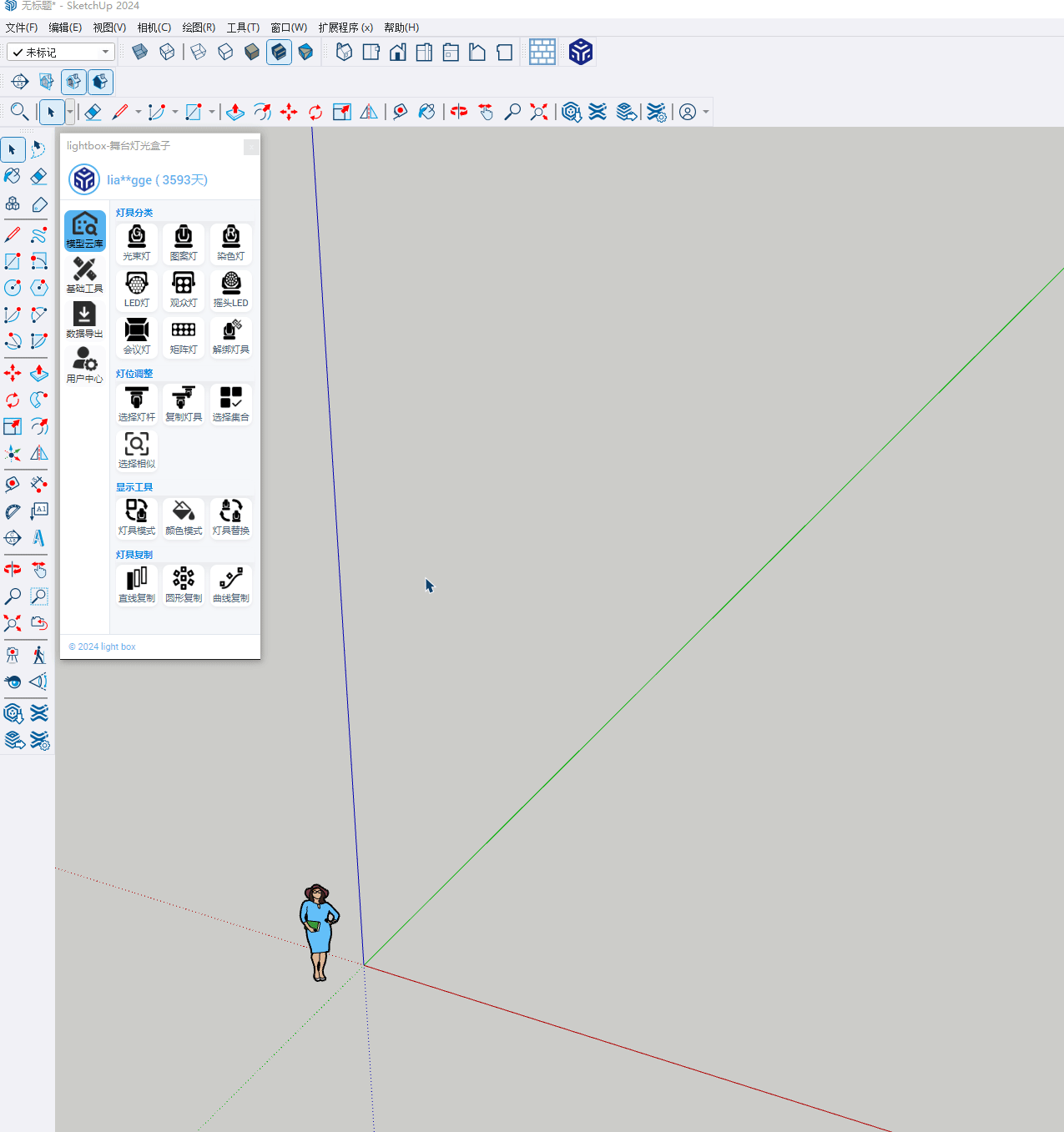

1. 灯具的放置：将灯具分类项目中点击灯具类型，放置到目标位置即可。（备注：每根横杆都有捕捉点）

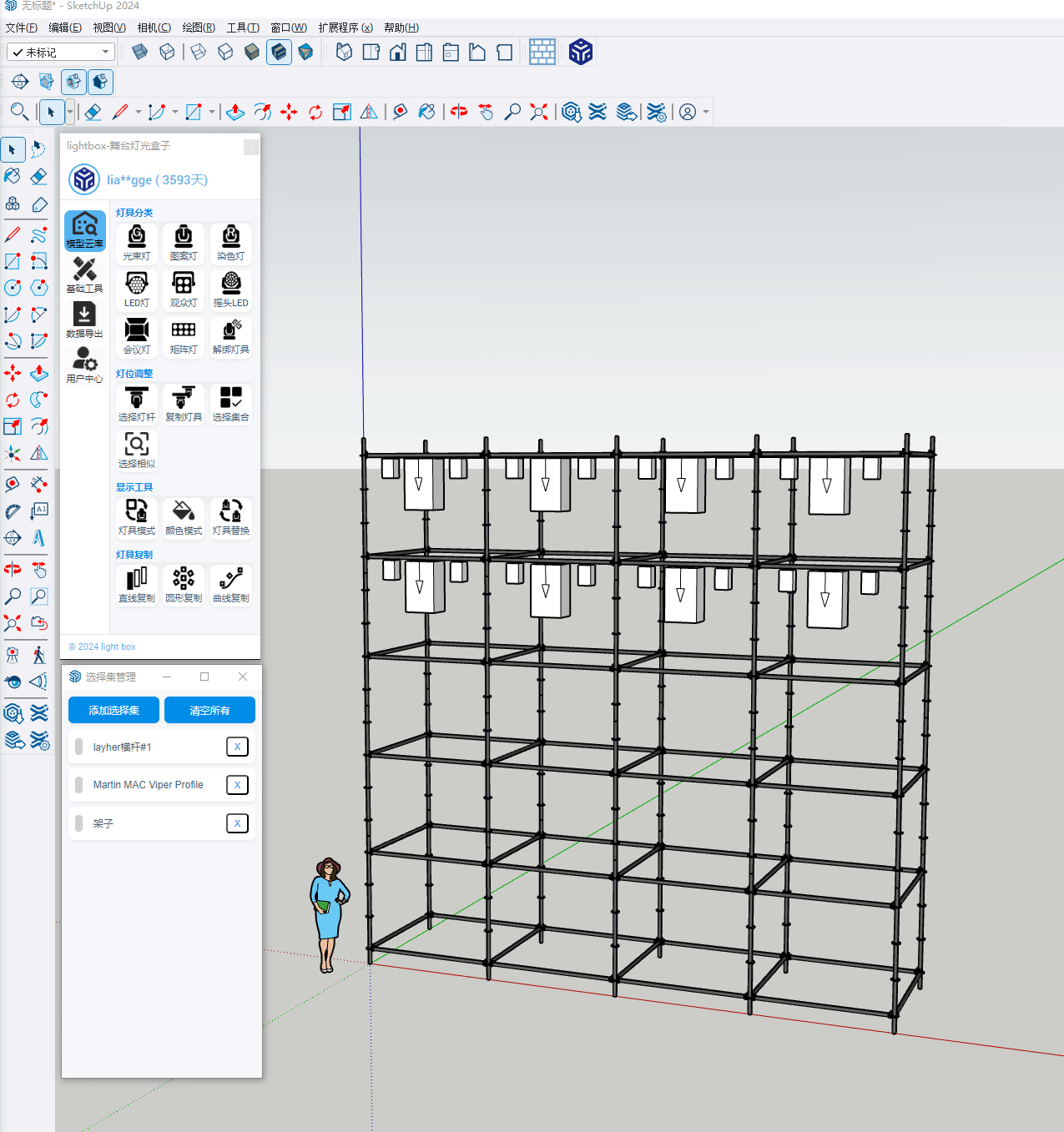

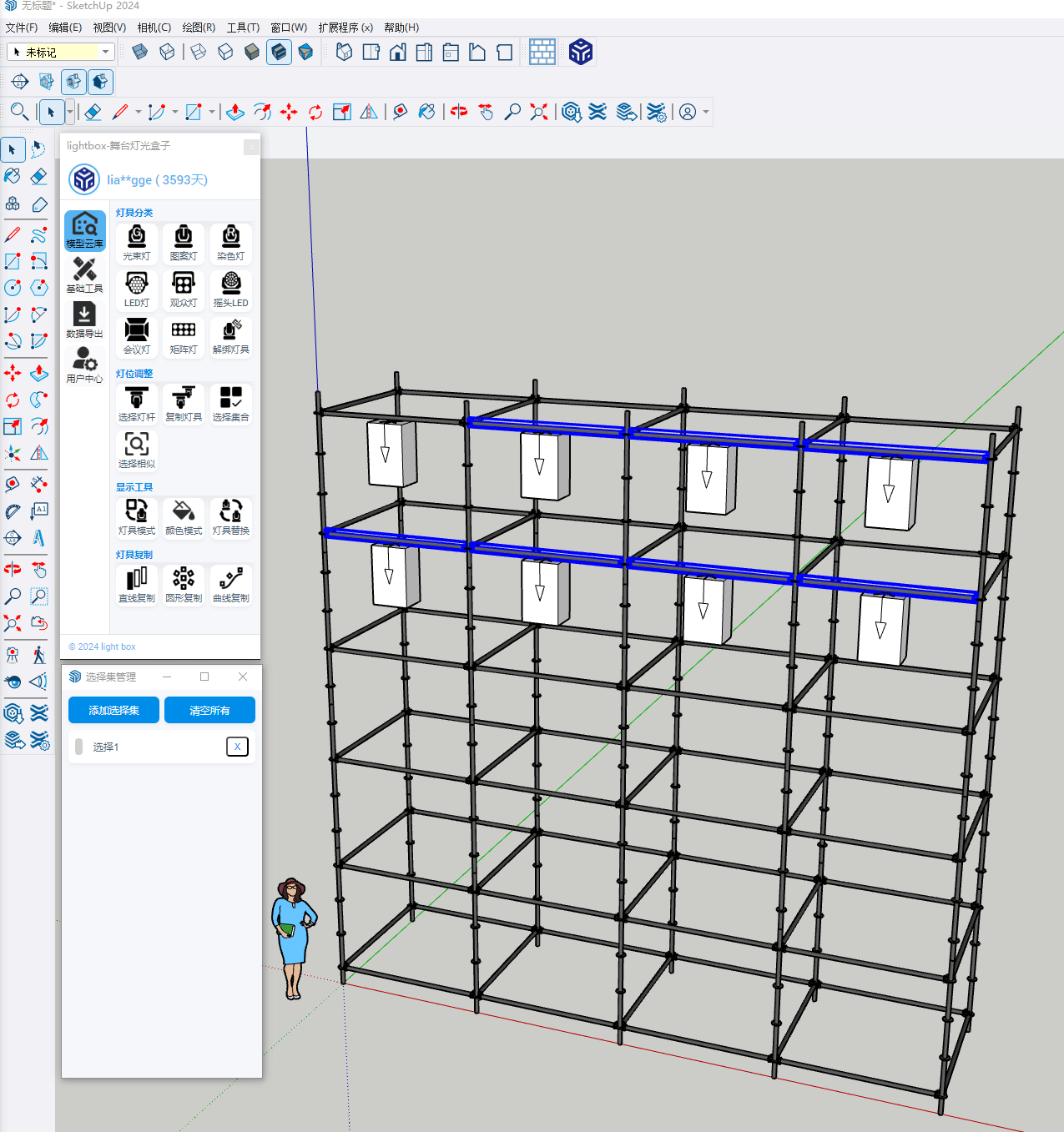

2. 灯杆的选择：单击选择灯杆，就可以选中横杆，配合复制灯具，（备注：当前只能支持选中横杆）

   具体步骤：1，选中灯杆 ，2，点击第一排架子上的复制的灯具。3，点击这个灯具最近的横杆。

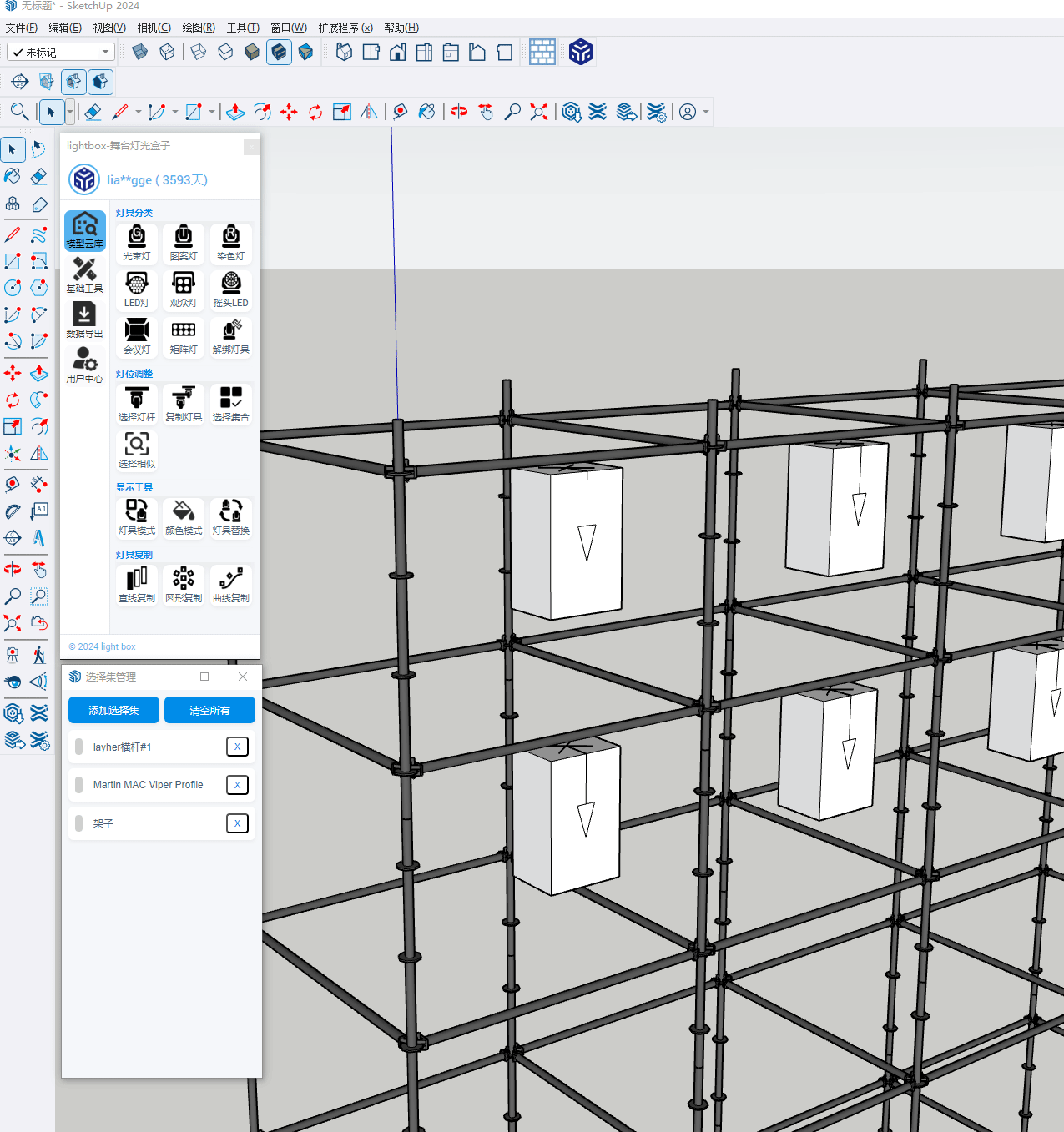

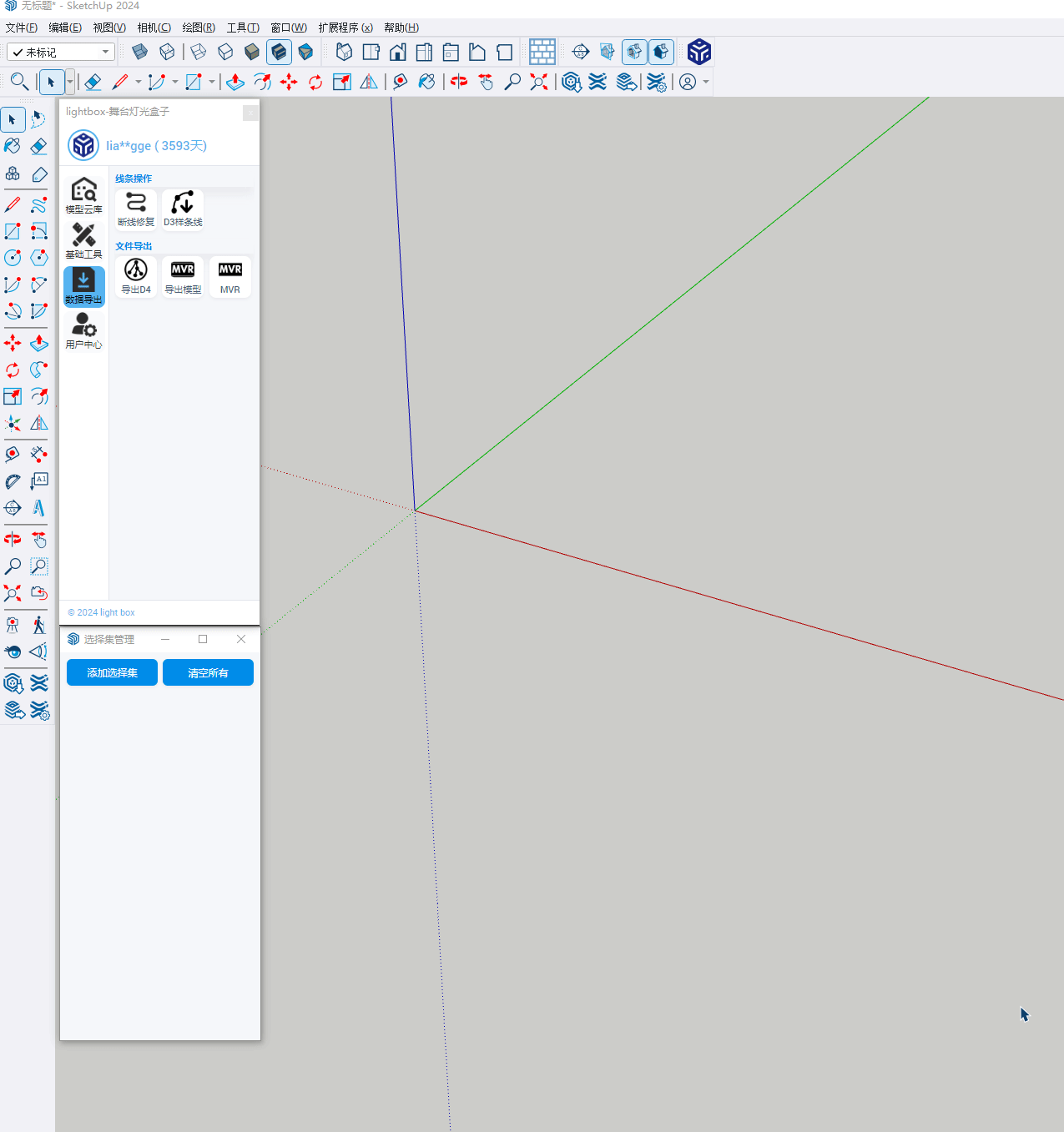

3. 选择集合：这是一个选择集合工具，针对多次重复性选择可以便捷添加，再次选中等操作（备注：当前只能支持选中横杆）

 具体步骤：      1，点击选择集合会弹出选择集管理工具界面 ，

                  2，先选中物体，然后单击添加选择集 即可添加当前选择的对象，

                  3，复选只需要单击添加好选择的前面的小方块即可复选，后面的小X，是删除当前选择对象记录项。双击选择集项目上的名称可以重命名当前名称。

                  4，清空所有可以将所有添加的选择集项目全部清楚。

4.显示工具：这是一个调整灯具显示模式的工具，通过改变样式可以更加清晰明了的观察灯具摆放结构。

 具体步骤：       工具1 ----  灯具模式 ：切换灯具 【简 化】 和 【精 细】 显示。

                  工具2 ----  颜色模式 ：放置灯具就已经添加了模型的外观颜色，自由切换方便查看 显示。

                  工具3 ----  灯具替换 ：具体步骤：1，选中需要替换的灯具，2，单击灯具替换按钮  3，单击替换的目标灯具类型。 （此工具不限于灯具替换）



5.灯具复制：这是一个调整灯具阵列复制的工具，通过变换样式可以更加便捷的得到各种灯具摆放造型。

 具体步骤：       工具1 ----  直线复制 ：选中直线，然后点击 直线复制按钮，再选中物体，即可让物体沿着直线来复制多个物体。

                  工具2 ----  圆形复制 ：选中圆形线，然后点击 圆形复制按钮，再选中物体，即可让物体沿着圆形来复制多个物体。

                  工具3 ----  曲线复制 ：选中曲线，然后点击 曲线复制按钮，再选中物体，即可让物体沿着曲线来复制多个物体。

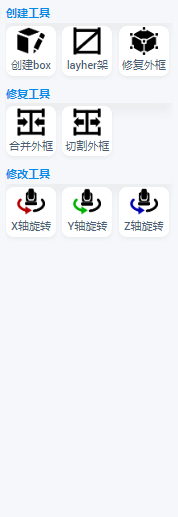

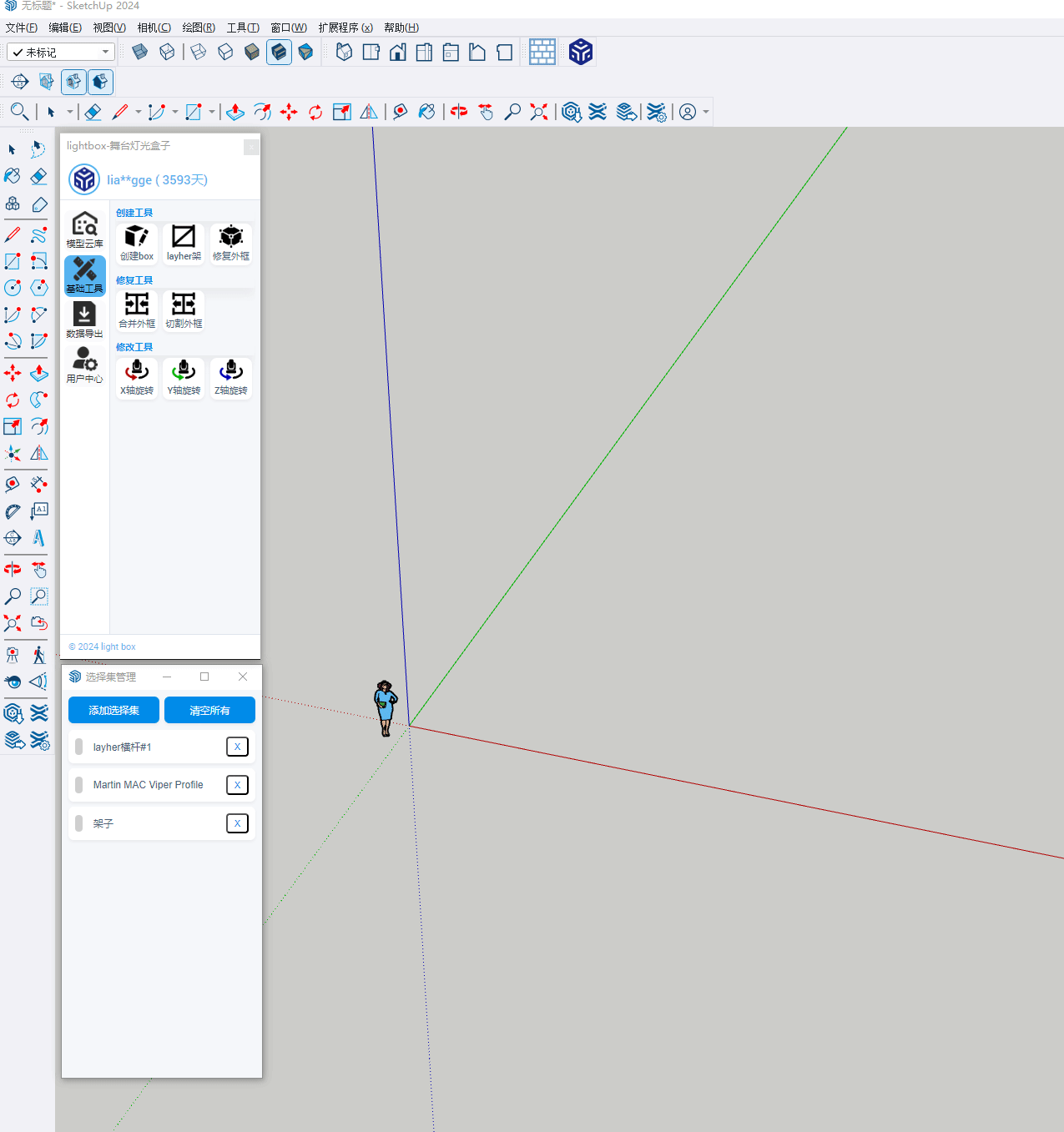

** 二 ：**基 础 工 具 ****

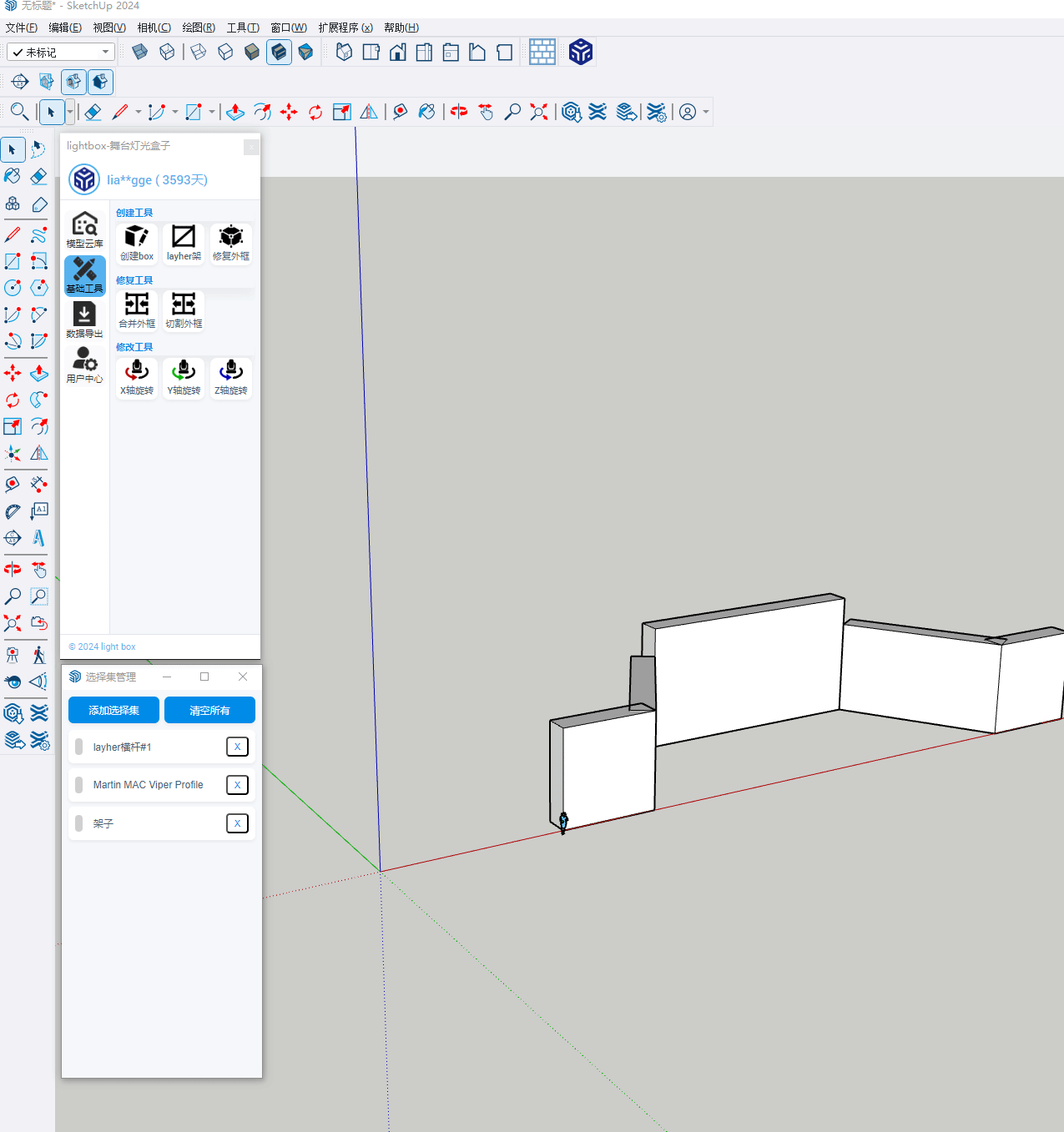

创建box ：

 具体步骤：      1 ----  点击创建box按钮，先绘制一条线，可以输入数值。

                  2 ----  然后朝向这条线垂直的方向绘制一个矩形的宽，均可以输入数值，得到一个矩形框。

                  3 ----  最后往Z（蓝轴方向）输入数值，鼠标需要放在对角线上往上绘制一个高，即得到一个长方体。

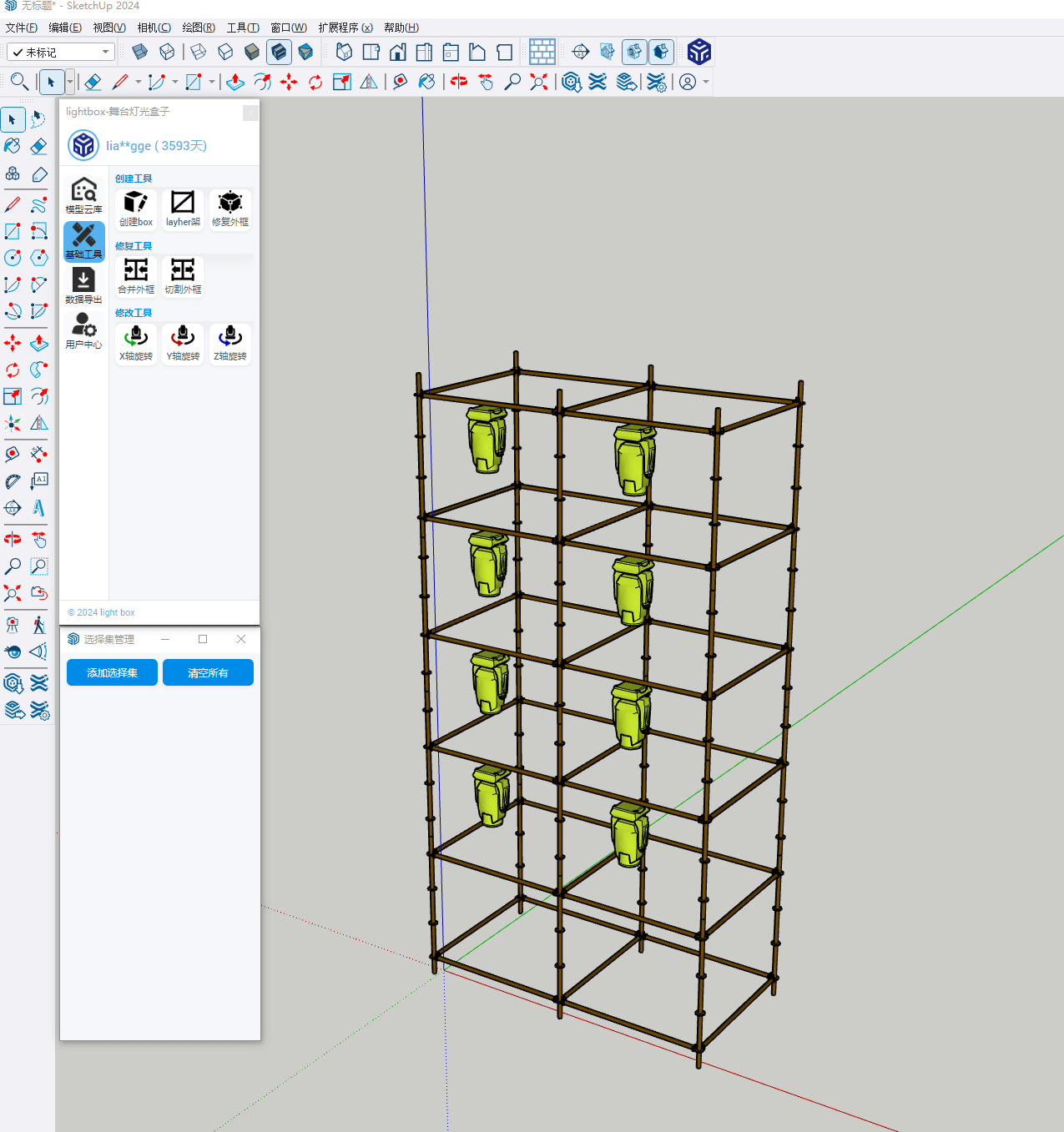

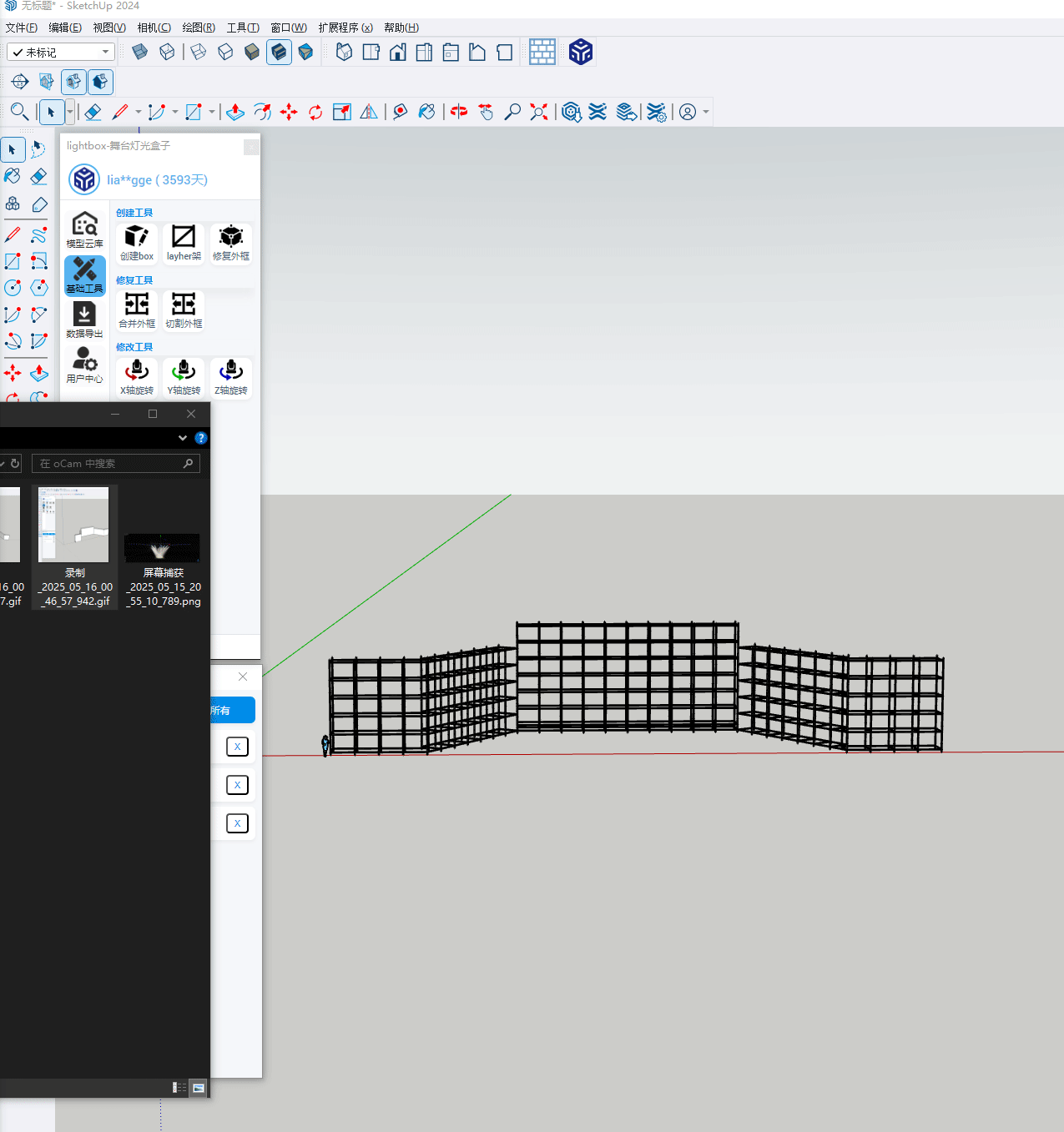

layher架 ：

 具体步骤：      1 ----  如果不参考物体体积，就直接点击创建layher架按钮，输入数值即可得到一个长宽高固定数值的layher架组。

                  2 ---- 如果参考物体体积，就得选中一个长宽高至少大于在2米X2米X2米范围内的目标体积的参考物，然后点击layher架，程序会自动获取物体的bound外框大小

                           （备注：有一些物体包含右旋转缩放等变换的，需要配合修复外框来进行变换）

                  3 ----  修复外框，配合所有物体外框bound改变的物体进行修正，选中物体点击修复外框按钮即可。

                  4 ----  具体操作中，【修复外框】和【layher架】技巧可见教程录制。

修复工具 ：

 具体步骤：      工具1 ----  合并外框 ：我们绘制layher架，任意组合打组使用的。

                  操作步骤：选择两个layher架，初略的对齐一下，然后单击合并外框即可合并成一个。（可以合并后被layher架工具识别，生成一个完整的layher架使用）

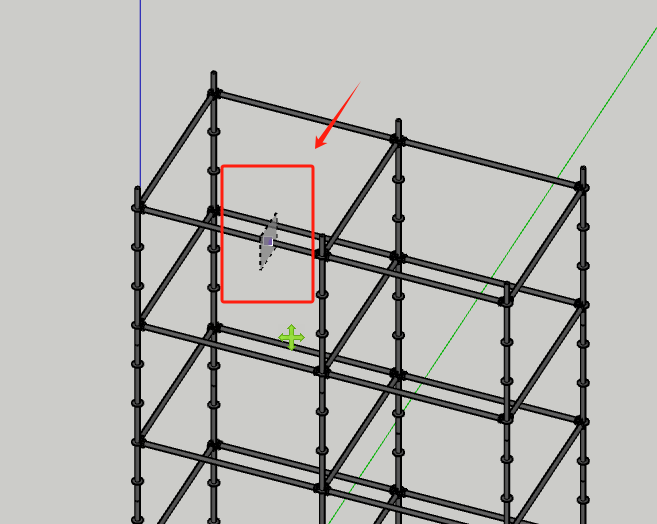

                  工具2 ----  切割外框 ：可以拆分外框成为2个单独的layher架使用。

                  操作步骤：1.选择一个layher架，点击切割外框。2.出现图2中的小切面显示，3，点击鼠标左键即可以当前位置拆分整个layher架（还有三点形式切割，按住TAB键切换，按住CTRL可以切换切面的轴向）



修改工具 ：

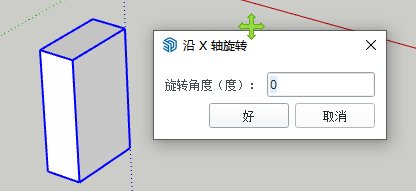

 具体步骤：       工具1 ---- X轴旋转 ：沿着绿色轴为中心进行旋转，可以批量选择进行操作（用来调整灯具方向）。

                                           操作步骤：1. 选中单个或多个物体，2. 单击**X轴旋转，物体便会绕着   X轴（绿轴）输入度数 旋转,**

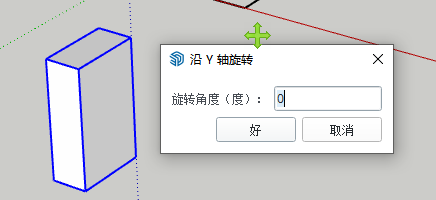

                  工具2 ---- Y轴旋转 ：沿着红色轴为中心进行旋转，可以批量选择进行操作（用来调整灯具方向）。

                                           操作步骤：1. 选中单个或多个物体，2. 单击**Y轴旋转，物体便会绕着   Y轴（红轴）输入度数 旋转,**

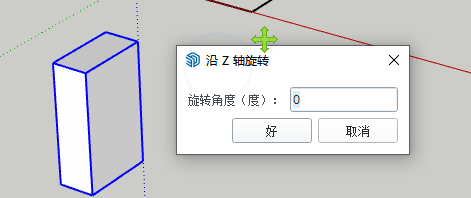

                  工具3 ---- Z轴旋转 ：沿着蓝色轴为中心进行旋转，可以批量选择进行操作（用来调整灯具方向）。

                                           操作步骤：1. 选中单个或多个物体，2. 单击**Z轴旋转，物体便会绕着   Z轴（蓝轴）输入度数 旋转,**

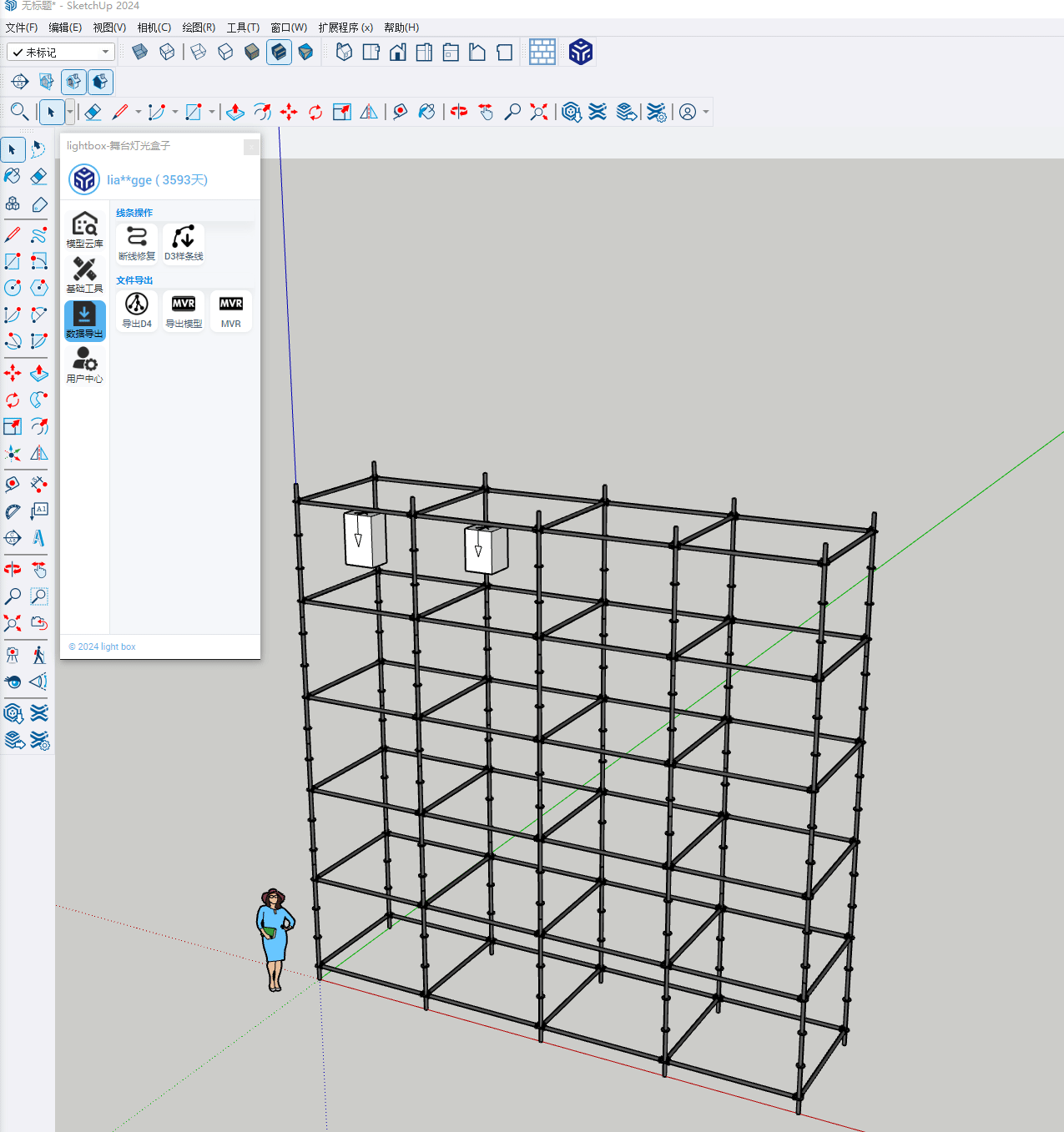

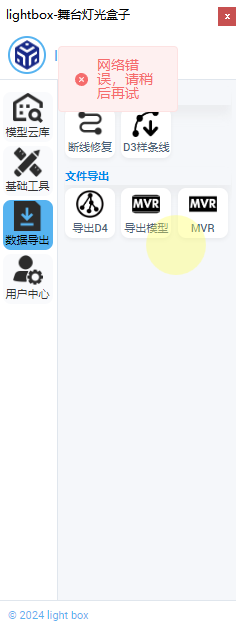

** 三：数 据 导 出 (核心功能)**

线条操作 ：

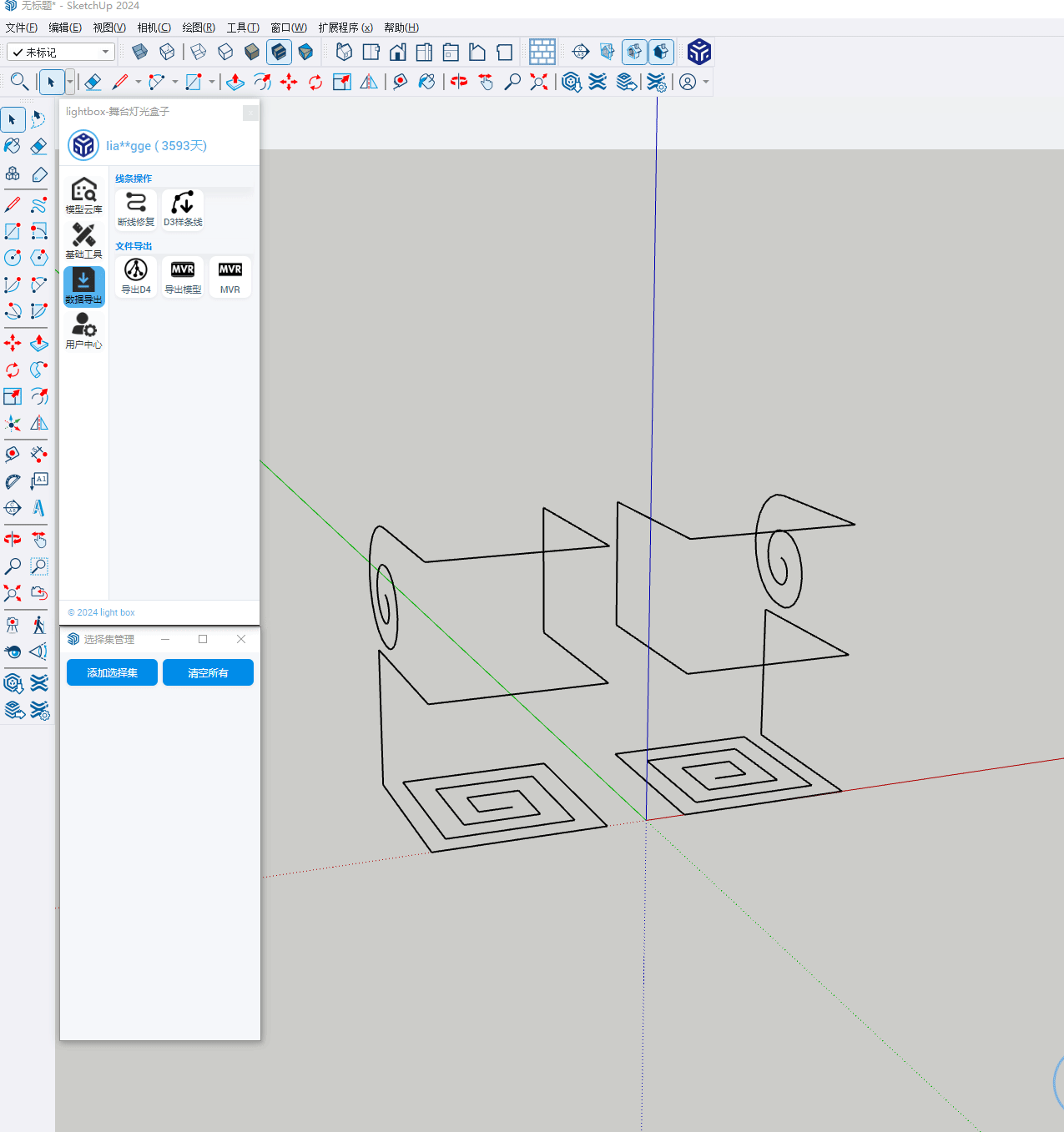

工具1 —-【 断线修复 】：选择断开的线条，点击【断线修复】即可将断开线条焊接成一条完成的线。（Sketchup2024右键焊接线条也可实现）

                                          ****

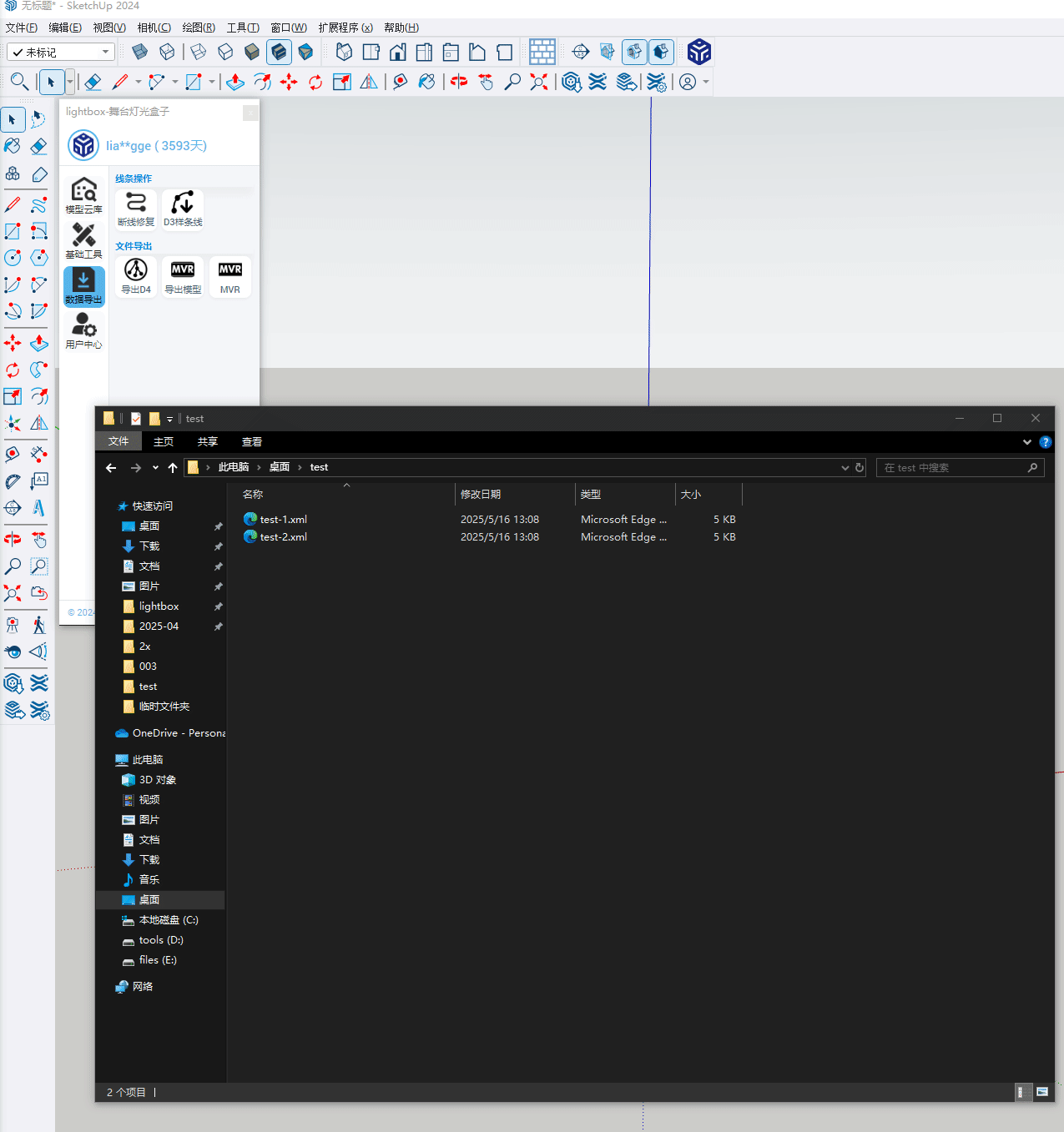

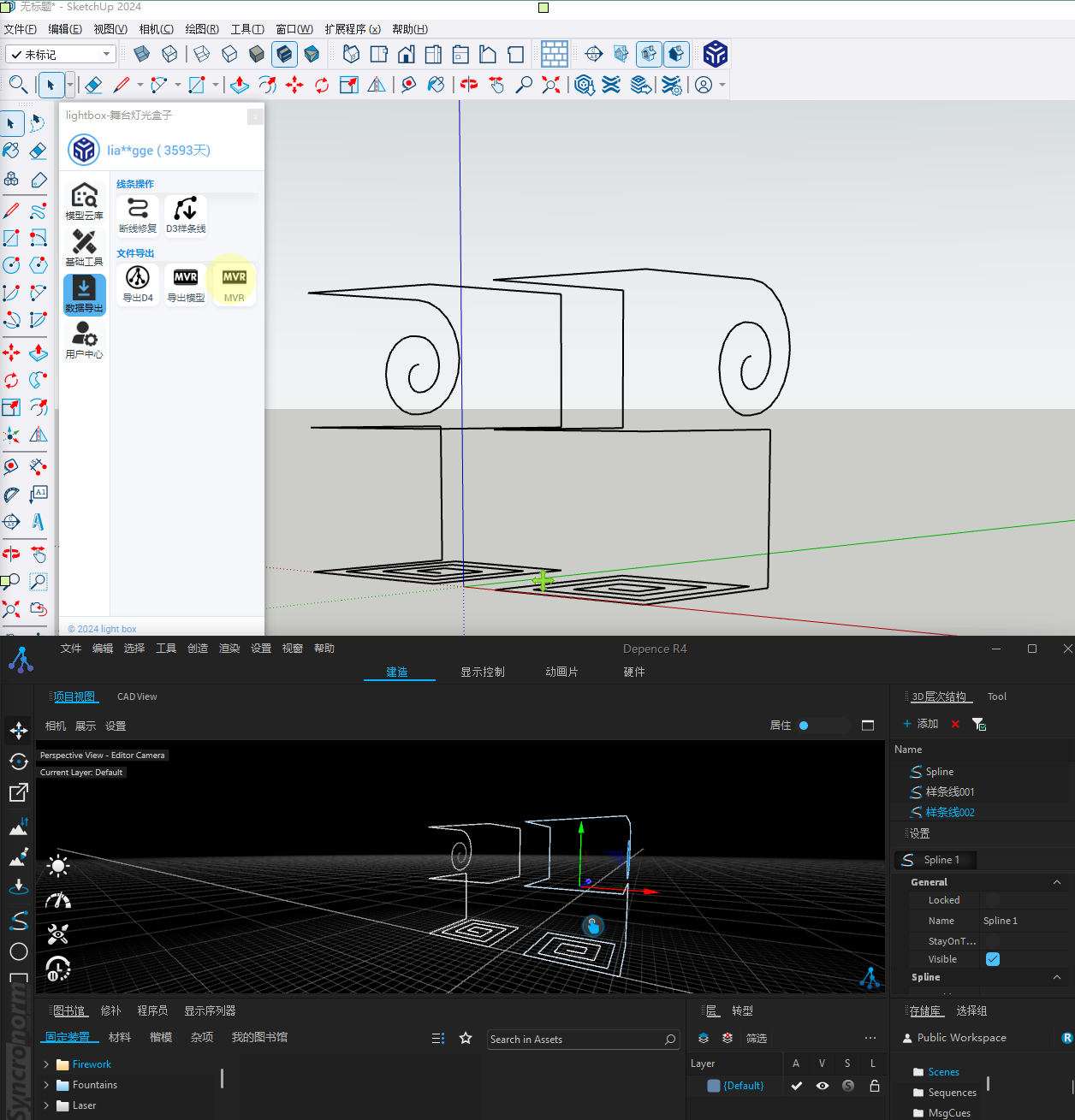

工具2 —-【 D3样条线 】：可以批量选择线条，进行批量导出 DepenceR4 Spline样条线xml格式 （手动添加样条线功能）—-【Spline半自动导出】。

         **（一）操作步骤：1.选择需要导出的线条，2.点击D3样条线按钮，3.选择导出的文件位置，4，将导出的xml通过Depence物体设置属性导入XML数据，**

        **（二）导入步骤：        1.选择需要导出depence的线条xml文件，**

                                   **2.点击depence样条线，绘制第一个点，尽量靠近原点，**

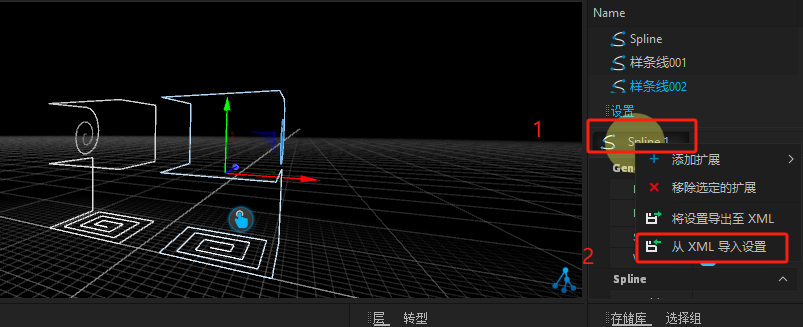

                                   **3.右侧SPLINE设置鼠标右键单击。**

                                   **4，单击下拉菜单中的从xml 文件导入设置，**

                                   **5，将弹出选择xml文件的窗口，选中添加xml文件，窗口即出现完整的样条线，**

                                   **6，删除第一个绘制的多余的点。**

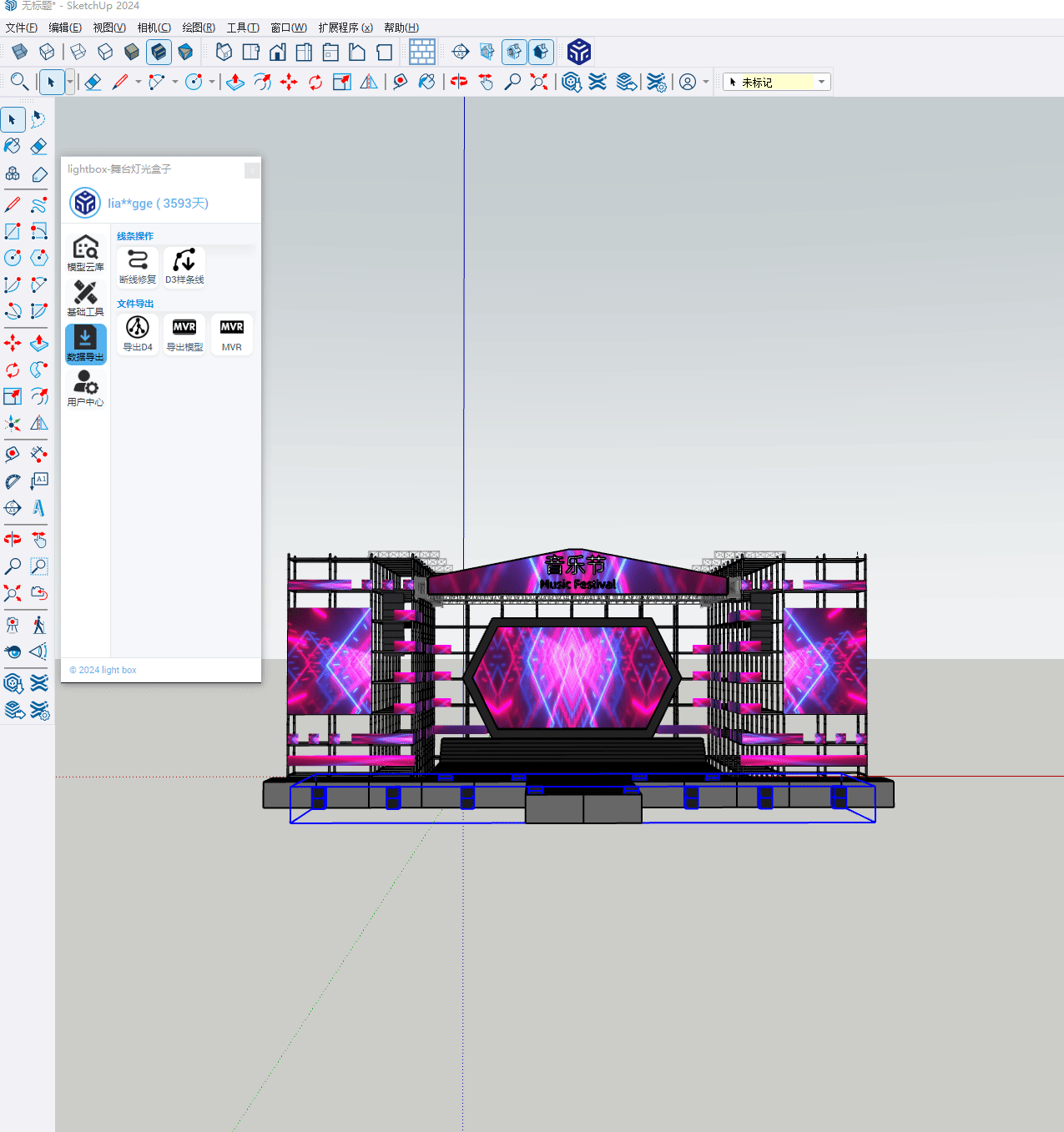

文件导出 ：

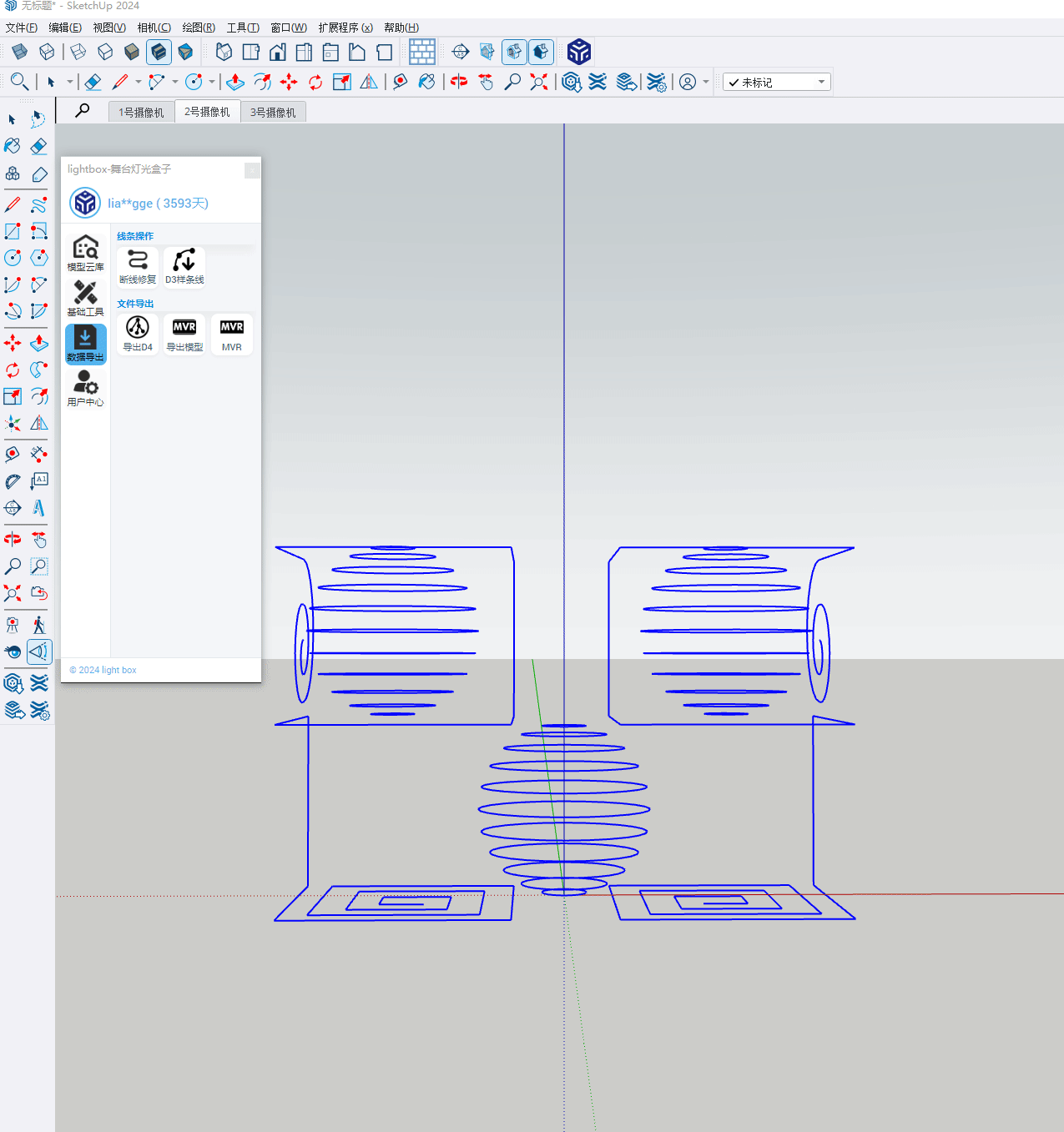

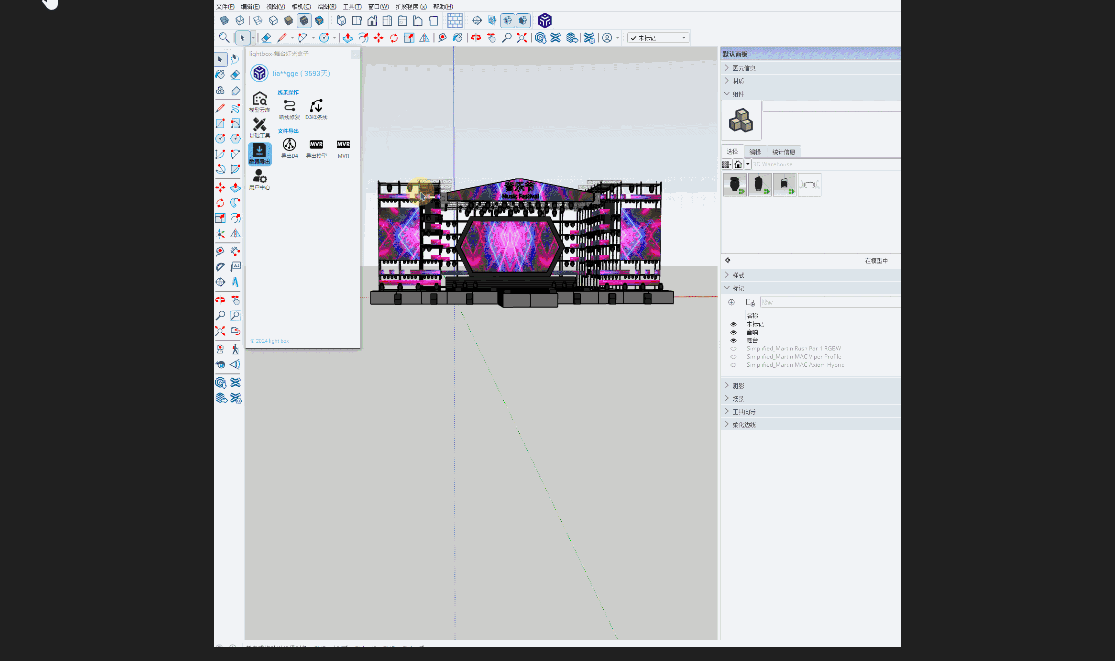

【导出D4】

         **文件说明-----------------导出depence 包含（ 【SU摄像机】【SU图层】【Spline自动导出】 ）**

         **操作步骤：        1. SU端选择要导出的线条，设置好摄像机，（SU中的摄像机就是场景）设置好图层（SU中的图层就是标记），**

                            **2. 然后点击导出D4按钮，**

                            **3，选择导出路径，**

                            **4，打开Depence 软件，打开项目加载刚才导出的文件（选择刚才导出的depence格式文件），即可在Depence软件中完美的呈现出spline线条，摄像机 ，SU图层。**

【导出模型】

         **文件说明-----------------导出MVR 包含（ 【SU场景模型】【SU图层】 ）**

         **文件规范-----------------模型：1 . 需要将散件打组有利于模型进入depence大小没变化（SU模型，每一个都有旋转缩放信息，如果你建模不规范直接缩放，进入**

                                     **depence 就会莫名其妙的大一圈，解决的方法就是导出时候整个打组就会正常。）**

                                    图层**：2 . 每一个模型都需要进入标记管理，导入depence后就可以用图层管理（如果不正规操作进入depence软件是需要重新设置的）**

         **操作步骤：        1. SU端选择要导出的模型，设置好图层（SU中的图层就是标记），**

                            **2. 然后点击导出导出模型按钮，**

                            **3，选择导出路径，**

                            **4，打开Depence 软件，打开导入----导入mvr文件（选择刚才导出的mvr格式文件），即可在Depence软件中完美的呈现出模型，以及模型归属的图层。**

【MVR】

         **文件说明-----------------导出MVR 包含（ 所有选中灯具且不到出其他模型 ）**

         **操作步骤：        1. SU端选择要导出的灯具，**

                            **2. 然后点击MVR导出按钮，**

                            **3，选择导出路径，**

                            **4，打开Depence 软件，打开导入----导入mvr文件（选择刚才导出的mvr格式文件），即可在Depence软件中完美的呈现出灯具。**

常见问题：

账号保护 ：

 **具体说明：插件登录设置长时间不使用，登录会失效，需要重新SU点工具栏的图标重新登录即可。**

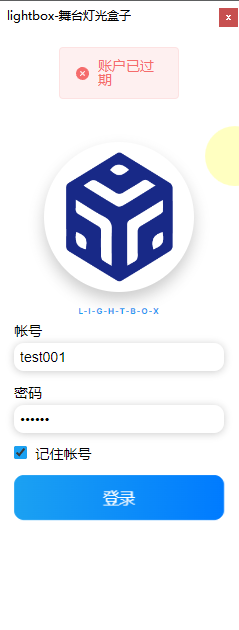

账号过期 ：

 **具体说明：插件账号未注册或者过期，登录会失效，需要重新联系插件作者购买。**

基础工具—layher架 ：

    **具体说明：由于你选择的物体太过于小于2米X2米X2米这个体积大小，无法以这个体积大小来绘制模型基本框架 。**

欢迎加入微信群进行咨询：

开发及销售微信号：Nine-by9

备注：lightbox插件最终解释权归lightbox开发团队
