插件功能
在SketchUp中可以全自动标注尺寸和任意修改尺寸，所有的尺寸将被记录为标签可以直接输入代码在LayOut里直接调用，功能非常强大，开发的图纸解决方案思路也是别具一格，也弥补了在单纯的LayOut绘制尺寸精确点选的不足，同时也为在SketchUp习惯用场景页面进行标注设计的朋友了提供了极大的便利，提高了汇报和出图的效率。本工具为汉化版本，操作简单以上手，开启无卡顿，运行流畅。关于LayOut的Ruby控制台如何开启，则在文章最后有演示视频，本站经过测试SketchUp2019安装后，在SketchUp2020-2022三个版本中的LayOut均可正常开启控制台，为方便广大会员本站将未来更新迭代到LayOut2024新版本中，敬请期待！

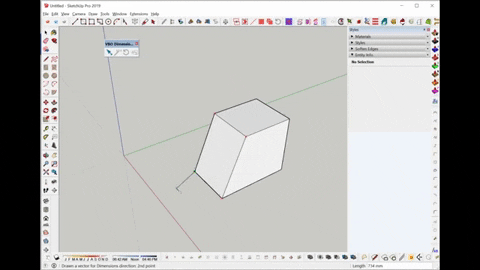

插件界面
使用说明
VBO尺寸工具用户手册
作者：Le Viet Truong，来自 VBO – Sketchup 文档解决方案
VBO Dimensions 是一套工具集，用于在 Trimble SketchUp 中快速放置线性和径向尺寸，也可以在 SketchUp LayOut 程序中放置。
当前版本：2.0.1
获取地址：VBO Store
购买后，您可以在 2 台可同时运行的独立计算机上激活许可证。如果您想添加第三台计算机，您必须使用菜单“扩展/VBO/VBO Dimensions xxx/在此计算机上停用许可证”在另一台计算机上停用 VBO Dimensions
从 SketchUp 2021 开始，在 2 个版本的 SketchUp 上激活插件将算作 2 台计算机。
插件有新更新时，您都会收到一封电子邮件
推荐的系统和软件：
- Windows OS 10 或更高版本
- SketchUp 2019 或更高版本
- 插件仅适用于您的区域设置，使用点（“。””）作为小数点分隔符。
- 仅当您在 SketchUp 中使用 ASCII 字母作为场景名称时，插件才会起作用，不建议使用特殊字符。
- 测试您的 SketchUp 和 LayOut：
- 关闭 LayOut 窗口

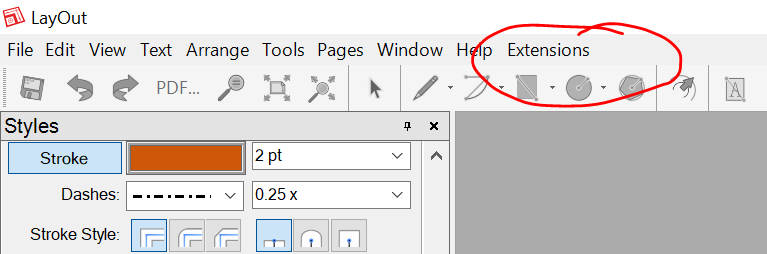

- 转到 SketchUp，菜单文件/发送到 LayOut。检查 LayOut 窗口是否打开，扩展菜单是否显示如下图所示
-
- 如果您使用的是 SketchUp 2019，则应尝试使用其他来源重新安装。
- 如果您使用的是 SketchUp 2020 或更高版本，则必须安装 SketchUp 2019（仅安装，无需激活），然后继续使用您的 SketchUp 版本。
- 注意：
- 从 SketchUp 2020 开始，“图层”将被称为“标签”
- 功能：
-
- 放置尺寸：
- 1.1. 选择区域
- 点击工具栏上的第一个，有两种模式可供选择要收集顶点进行测量和创建尺寸的区域：“矩形选择模式”和“多边形选择模式”，按 TAB 键切换。

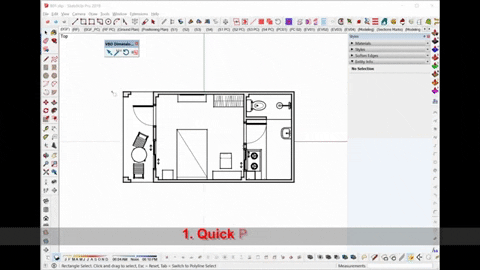

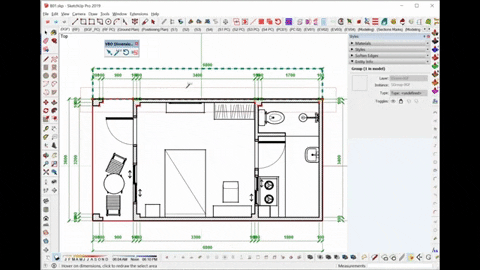

1.1.a. 矩形选择模式：
单击并拖动光标以创建一个红色矩形。一旦释放鼠标左键，工具的状态将更改为下一个状态。
1.1.b. 多边形选择模式：
单击以添加多边形的顶点，按BACKSPACE键撤消最后一个指向的顶点，按住CTRL键完成。然后，工具的状态将更改为下一个状态。
1.1.c. 会选择哪个实体？：
- 会选择“选定区域”内的所有可见顶点。
- 如果组/组件完全在“选定区域”内，则会选择其边界框的中心点。如果只有部分在内，程序会寻找子组件/组。
- 如果圆弧/圆完全在“选定区域”内，则会选择其中心点。如果只有部分在内，程序会选择“选定区域”内的所有顶点。
1.1.d 选择过滤器：
创建“选定区域”时，将根据以下一些过滤器选择位于该区域内的模型的每个实体：
1.1.d.1. 预选：
如果在使用该工具之前进行了选择，“选定区域”将仅影响选择的实体和子组件/组。如果没有选择，则所有活动实体都将受到影响。
1.1.d.2. 图层/标签状态：
“选定区域”将仅影响当前可见图层/标签上的实体。
1.1.d.3. 图层/标签过滤器字符串：
您还可以通过上下文菜单在“放置尺寸设置”中使用字符串文本。该字符串定义了一个由逗号 (,) 分隔的过滤器列表，它将定义如果实体位于名称包含至少一个过滤器的图层上，则可以选择哪些实体。例如，过滤字符串“doo”将允许这些图层/标签：“7_doors”、“门框”……；过滤字符串“door,fur”将允许这些图层/标签：“doors”、“furniture”、“fur”等等…图层过滤字符串将显示在活动视图的工具提示上。
提示：添加“/cen”可跳过圆弧/圆的中心点，添加“/gc”可跳过组/组件。
1.1.e. 基本正交视图、2D 尺寸、3D 尺寸
1.1.e.1 基本正交视图：
它们是 6 个视图：使用平行相机的顶视图、前视图、后视图、左视图、右视图、底视图。
1.1.e.2 2D 尺寸：
当活动视图为基本视图时创建的尺寸将存储在名为“VBO_Dims-pagename-2D”的图层上，其中 pagename 是当前场景的名称。如果没有场景，插件会要求您创建一个。2D 尺寸将选定区域实体的所有顶点投影到与相机方向垂直的平面上。创建后，2D 尺寸组将被锁定。

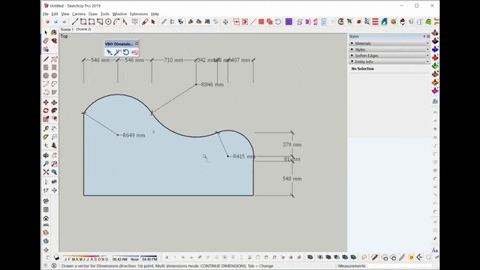

1.1.e.3. 3D 尺寸：
当活动视图为非基本视图时，将创建尺寸，尺寸将存储在名为“VBO_Dims-pagename-3D”的图层上，其中 pagename 是当前场景的名称。如果没有场景，插件将要求您创建一个。3D 尺寸的创建方式类似于您使用原生 SketchUp 的尺寸工具，但不连接到 SketchUp 模型实体。
1.1.f. 上下文菜单

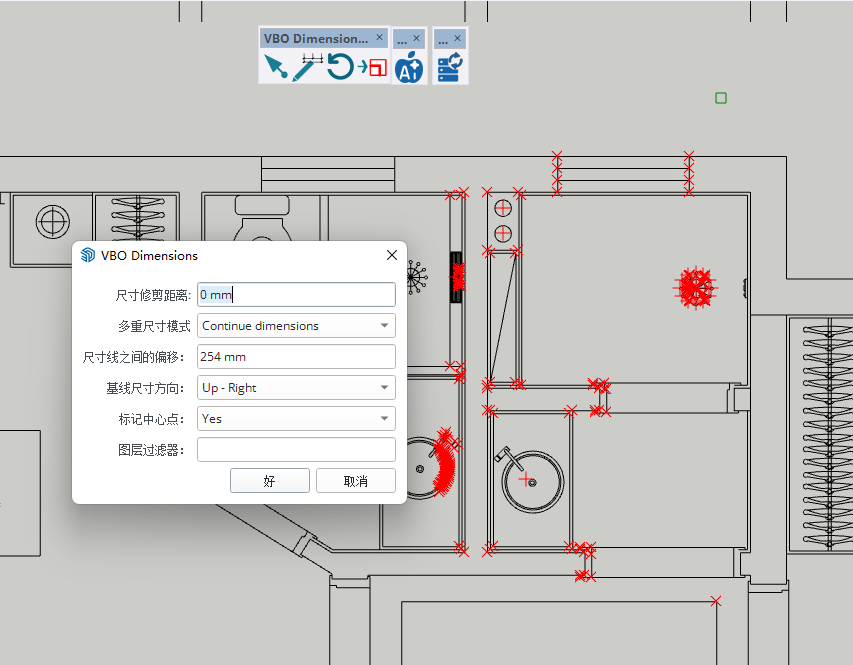

1.1.f.1 放置尺寸设置：
这些设置仅适用于 2D 尺寸。
- 尺寸修剪距离：从模型实体的最近点到尺寸延长线的起点的距离，以模型单位表示。

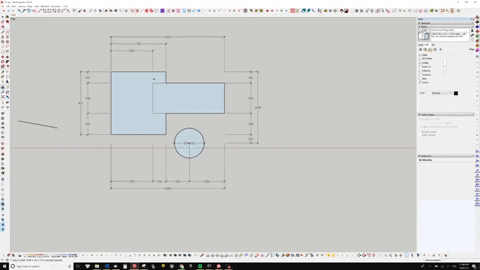

- 多尺寸模式：

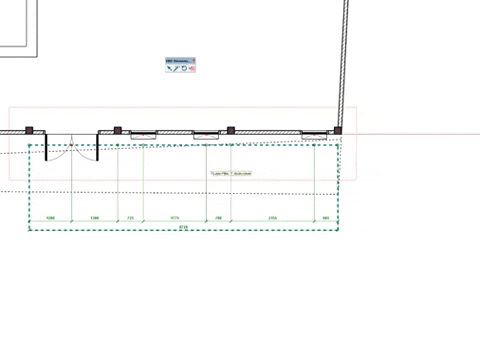

- 继续尺寸
+ 继续使用 总的尺寸
- 尺寸线之间的偏移：定义多尺寸模式（如“连续总尺寸”或“基线尺寸”）的尺寸线之间的偏移
- 基线尺寸方向：定义放置基线尺寸的方向。如果为“上 – 右”，尺寸将从所选顶点最左/最底点的第一个点开始。“下 – 左”则相反。
- 标记中心点：定义可以选择或不选择圆弧/圆的中心点。
- 图层过滤器：定义图层过滤器字符串。（参见 1.1.c.3）
1.1.f.2 通过正交基本视图自动隔离 2D/3D 尺寸/通过正交基本视图取消隔离 2D/3D 尺寸
切换基本视图的自动隐藏模式：在基本视图上仅显示 2D 尺寸，在非基本视图上仅显示 3D 尺寸。
1.2. 创建尺寸
1.2.a.点击：
完成“选择区域”后，该工具将等待您点击 2 个点来定义如何放置尺寸。第一个点定义要计算的基点。第二个点定义尺寸线的放置位置（或多尺寸模式的第一个尺寸线 – 参见 1.1.f.t）。从第 1 点到第 2 点的矢量定义尺寸的方向。
1.2.b. 快捷键：
使用该工具时，您可以在状态文本中看到快捷键的指引。在此状态下，如果您要创建 2D 尺寸（活动视图是基本视图），您可以使用 TAB 键选择多尺寸模式（参见 1.1.f.1），使用箭头键选择基线尺寸方向，光标将会改变。
- 编辑尺寸
此功能仅适用于 2D 尺寸。

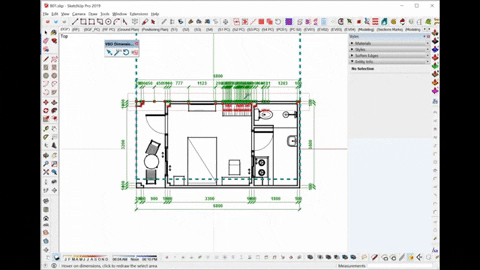

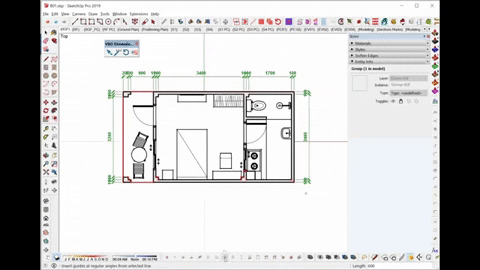

2.1. 选择要编辑的尺寸
将鼠标悬停在 2D 尺寸上，插件将显示尺寸组的边界和“选定区域”。您可以使用上下文菜单将新设置应用于尺寸组，或单击以重新定义“选定区域”。
2.2. 上下文菜单
2.2.a. 删除 2D 尺寸组
此功能用于删除当前 2D 尺寸组
2.2.b. 复制此尺寸设置
将当前 2D 尺寸组的设置复制到剪贴板。（版本 1.1.0）
2.3.c. 应用尺寸设置
将剪贴板中的设置粘贴到当前 2D 尺寸组。（版本 1.1.0）
2.2.d. 尺寸的 2D 设置。
尺寸修剪距离：从模型实体的最近点到尺寸延长线起点的距离，以模型单位表示。
- 多尺寸模式：
- 继续尺寸
- 继续带总计的尺寸
- 基线尺寸
- 仅总计
- 尺寸线之间的偏移：定义多尺寸模式（如“继续带总计的尺寸”或“基线尺寸”）的尺寸线之间的偏移
- 基线尺寸方向：定义放置基线尺寸的方向。如果是“上 – 右”，尺寸将从所选顶点最左/最底点的第一个点开始。“下 – 左”则相反。
- 标记中心点：定义可以选择或不选择圆弧/圆的中心点。
- 图层过滤器：定义图层过滤器字符串。（参见 1.1.c.3）
- 这些设置将影响当前 2D 尺寸组。
2.2.c. 通过正交基本视图自动隔离 2D/3D 尺寸/通过正交基本视图取消隔离 2D/3D 尺寸
切换基本视图的自动隐藏模式：在基本视图上仅显示 2D 尺寸，在非基本视图上仅显示 3D 尺寸。
2.3. 重新定义“选定区域”。
与工具状态“选择区域”完全相同（参见 1.1）。

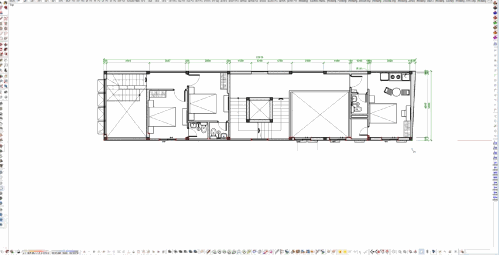

3.更新尺寸
此功能仅适用于 2D 尺寸。
单击 VBO Dimensions 工具栏上的“更新尺寸”按钮。程序将根据您当前的状态重新计算场景中的所有 2D 尺寸：选择、图层状态、视图。
- 将尺寸发送到 LayOut
此功能仅适用于 2D 尺寸。
单击 VBO Dimensions 工具栏上的“将尺寸发送到 LayOut”按钮。程序将生成一个字符串代码，供您粘贴（Ctrl V）到 LayOut 的 Ruby 控制台窗口，以便将当前场景的 2D 尺寸放置在 LayOut 的模型场景视图中，并提供多个选项。

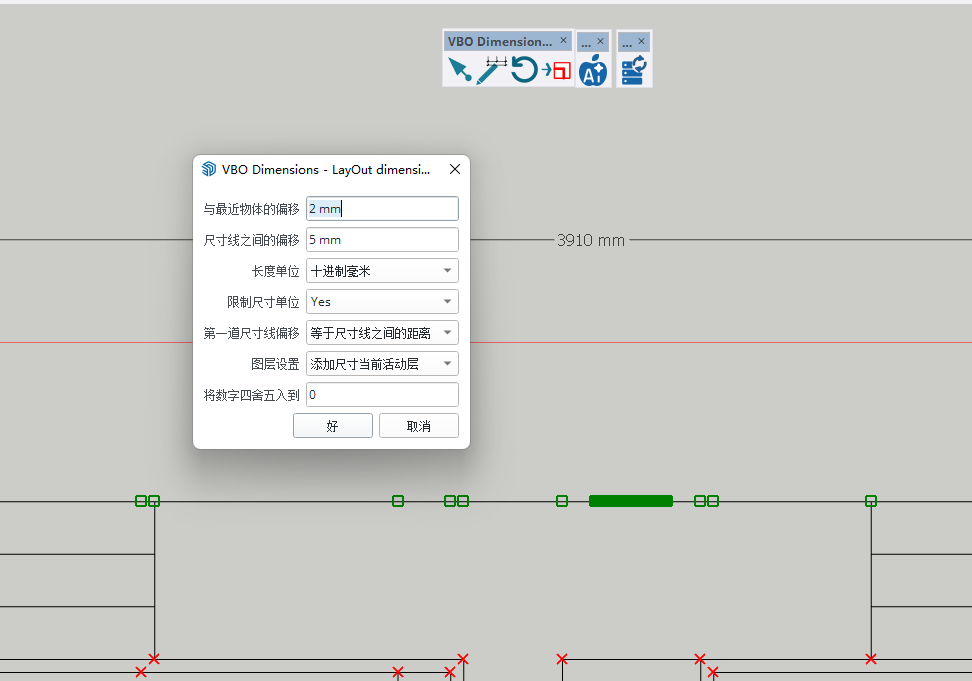

4.1. 设置
4.1.a. 与最近对象的偏移：
定义从最近对象开始延伸线的纸张空间位置。
4.1.b. 尺寸线之间的偏移
“定义多尺寸模式的尺寸线之间的偏移（在纸张空间中），例如“继续总尺寸”或“基线尺寸”
4.1.c. 长度单位
定义尺寸文本的长度单位
4.1.d. 抑制尺寸单位
定义尺寸文本是否显示单位
4.1.e.第一条尺寸线偏移
将工具状态“创建尺寸”的第二个点（参见 1.2.a.）平移到图纸空间，并将其定义为第一条尺寸线的放置位置。
第一条尺寸线将放置在您在 4.1.b 中设置的值处，与最近的对象相距一定距离。
4.1.f. 图层设置
- 添加尺寸当前活动图层：尺寸将放置在 LayOut 文档中当前活动的图层上。
- 为尺寸创建/覆盖唯一图层：程序将创建一个名为“|Vdim|modelname|Page|pagename”的图层，其中 modelname 是 skp 文件名，pagename 是获取尺寸的 SketchUp 场景的名称。当您再次运行代码时，新尺寸将覆盖旧尺寸。
4.2. LayOut Ruby 控制台
在某些情况下，LayOut 中的 Ruby 控制台不会显示。如果您是 Mac 用户，则无法使用此功能。如果您使用的是 PC，但仍无法在 LayOut 程序中找到菜单扩展，您可以尝试以下步骤：
- 关闭当前的 LayOut 窗口
- 在 SketchUp 中，尝试菜单扩展/VBO/使用控制台打开 LayOut
- 如果仍然无法在 LayOut 中找到扩展菜单，也许您需要重新安装 SketchUp 并打开所有权限设置。如果您使用的是 SketchUp 2020，请重新安装 2019 版本并让它在那里。然后再次尝试 LayOut 2020。
